Comment installer des structures de montage solaire sur un toit métallique de L pieds ?

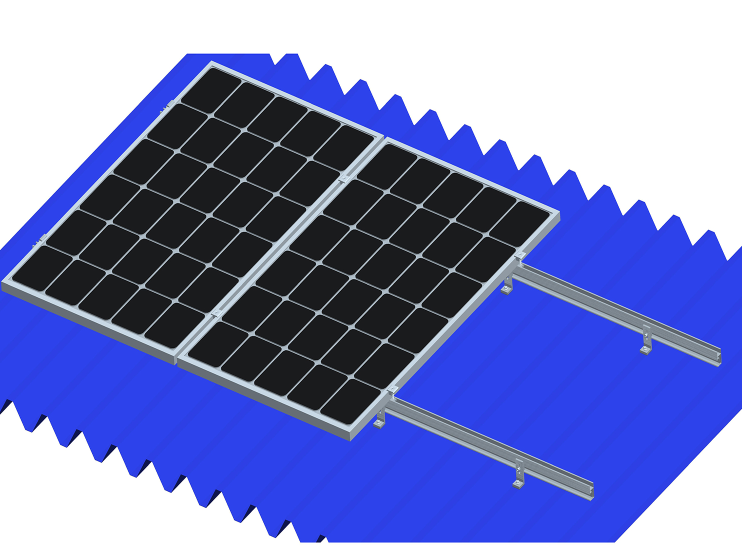

L'installation de supports en L est une méthode courante pour fixer des panneaux solaires sur les toitures métalliques (notamment ondulées ou trapézoïdales). Voici un guide détaillé pour les installer correctement et en toute sécurité.
Préparation et sécurité
Avant de commencer, assurez-vous d'avoir les outils et l'équipement de sécurité appropriés :
- Équipements de sécuritéHarnais de sécurité, chaussures antidérapantes, gants et lunettes de sécurité.
- Outils: Visseuse à percussion, perceuse, clé dynamométrique (généralement pour 5 à 8 N·m), clé Allen de 6 mm, ruban à mesurer et corde à tracer.
- Matériels: supports de pieds en L (généralement en aluminium AL6005-T5), vis autotaraudeuses avec rondelles EPDM, boulons en acier inoxydable (M8) et mastic si nécessaire (par exemple, ruban butyle).
Installation étape par étape
1. Planifier et marquer l'agencement
- Déterminez la disposition des panneaux solaires en fonction de la surface du toit, de l'ombrage et de l'orientation.
- Utilisez une ligne à la craie pour marquer l'emplacement des rails sur le toit.
- Repérez l'emplacement des pannes ou chevrons sous les tôles métalliques. Il est essentiel d'ancrer les supports en L à ces éléments pour supporter les charges de vent et le poids des panneaux.
2. Positionnez lePieds L
- Placez les supports en L aux endroits marqués.
- ImportantPour les toitures ondulées ou trapézoïdales, installez toujours les pieds en L sur lecrête (point culminant)des nervures. Cela empêche l'eau de stagner et assure une base plus stable.
- Assurez-vous que le support est correctement orienté afin que le rail soit aligné avec la disposition de vos panneaux.
3. Fixez les supports
- Enfoncez les vis autotaraudeuses dans les trous du pied en L et dans la panne de toit.
- Les vis auraient dû avoirrondelles EPDMPré-installées. Ces rondelles se compriment pour créer un joint étanche.
- Serrez les vis au couple recommandé par le fabricant (généralement entre 15 et 17 N·m, ou selon les spécifications) à l'aide d'une clé dynamométrique. Ne serrez pas trop fort, car cela pourrait endommager le toit ou comprimer excessivement la rondelle.
- Si le coussinet EPDM sous le pied en L n'est pas collant, vous pouvez appliquer une petite quantité de mastic à polymérisation neutre pour vous assurer qu'il reste en place et améliorer l'étanchéité.
4. Installez les rails

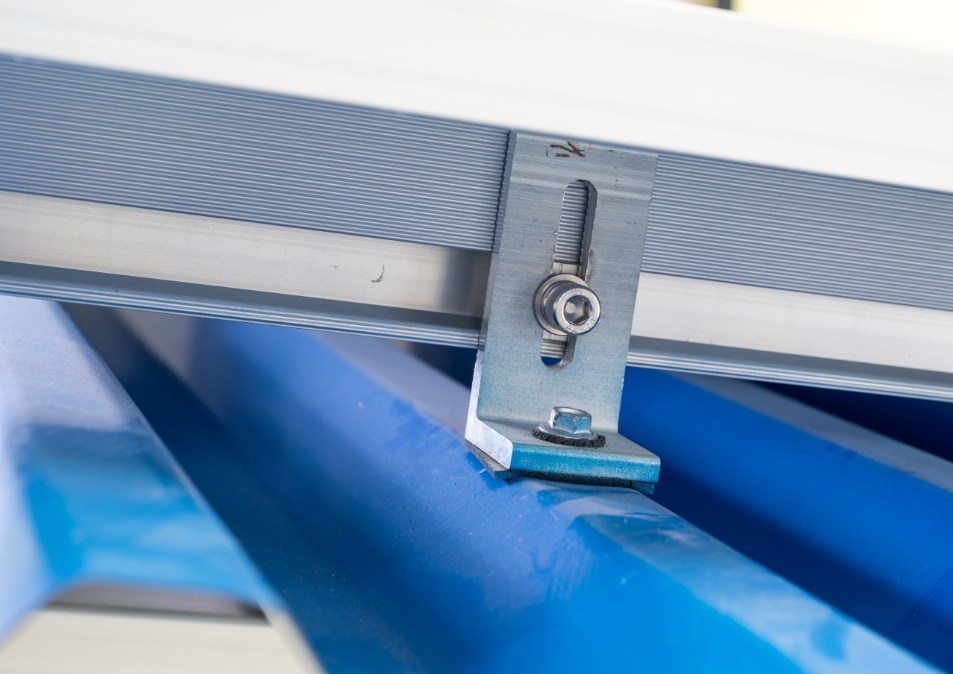

- Placez les rails de montage en aluminium sur la partie verticale des pieds en L.
- Insérez les boulons en T ou les boulons hexagonaux dans la fente du rail et alignez-les avec les trous des pieds en L.
- Serrez les écrous pour fixer le rail. Utilisez un cordeau ou un niveau pour vous assurer que les rails sont parfaitement droits et parallèles.
5. Raccorder les segments de rails (si nécessaire)
- Si votre rail n'est pas assez long, utilisez des kits de jonction pour raccorder plusieurs morceaux.
- Glissez le raccord dans les extrémités de deux rails adjacents et boulonnez-les solidement ensemble.
6. Mise à la terre
- Installez des cosses de mise à la terre sur les rails et reliez-les au système de mise à la terre de votre maison à l'aide d'un fil de cuivre. La plupart des normes électriques l'exigent afin de prévenir les défauts électriques.
7. Installation du panneau
- Placez les panneaux solaires sur les rails.
- Utiliserpinces médianespour fixer les panneaux entre eux etpinces d'extrémitéaux extrémités des rangées.
- Serrez les colliers de serrage au couple spécifié, en veillant à ne pas fissurer les cadres des panneaux.
Meilleures pratiques et conseils
- Éviter la corrosion galvaniqueNe laissez pas les vis en acier inoxydable entrer en contact direct avec les rails en aluminium sans isolation, car cela peut provoquer de la corrosion à long terme. Utilisez les coussinets isolants s'ils sont fournis.
- Vérifier le coupleAprès l'installation et après la première forte tempête ou les premiers vents violents, revérifiez le couple de serrage de tous les boulons pour vous assurer qu'aucun ne s'est desserré.
- Toitures à joints deboutSi vous avez une toiture métallique à joints debout, envisagez d'utiliserpinces à couture deboutAu lieu de pieds en L, ces fixations se placent sur les joints sans percer le toit, préservant ainsi la garantie et l'étanchéité.
